informations
Modèle | BYMVR-0.5 | BYMVR-1 | BYMVR-1.5 | BYMVR-2 | BYMVR-5 | BYMVR-10 | BYMVR-15 |
Capacité d’évaporation | 500 kg/h | 1000 kg/h | 1500 kg/h | 2000 kg/h | 5000 kg/h | 10000 kg/h | 15000 kg/h |
Capacité de vapeur saturée à l’entrée （kg/h） | 500 | 1000 | 1500 | 2000 | 5000 | 10000 | 15000 |
Température de saturation à l’entrée (°C) | 55.295 | 71.631 | 82.109 | 90 | 90 | 90 | 90 |
Température de sortie (°C) | 12.590 | 14.145 | 15.185 | 16.000 | 16.000 | 16.000 | 16.000 |
Température de saturation à la sortie (°C) | 67.885 | 85.776 | 97.294 | 106.000 | 106.000 | 106.000 | 106.000 |
Pression de saturation à l’entrée kPa (A) | 15.975 | 33.441 | 51.567 | 70.117 | 70.117 | 70.117 | 70.117 |
Pression de saturation à l’entrée kPa (A) | 28.432 | 59.596 | 91.921 | 125.029 | 125.029 | 125.029 | 125.029 |
Rapport de compression | 1.780 | 1.782 | 1.783 | 1.783 | 1.783 | 1.783 | 1.783 |
Puissance du moteur （kW） | 40 | 55 | 75 | 95 | 132 | 550 | 640 |
Débit volumique de sortie （m^3/s） | 0.795 | 0.7971 | 0.7985 | 0.7997 | 0.7997 | 0.7997 | 0.7997 |
Débit volumique de sortie （m^3/s） | 22.736 | 22.795 | 22.837 | 22.87 | 22.87 | 22.87 | 22.87 |
Débit volumique de sortie （m^3/s） | 4X4X10 | 6X4.5X12 | 8X5.5X14 | 8X5.5X14 | 9. |

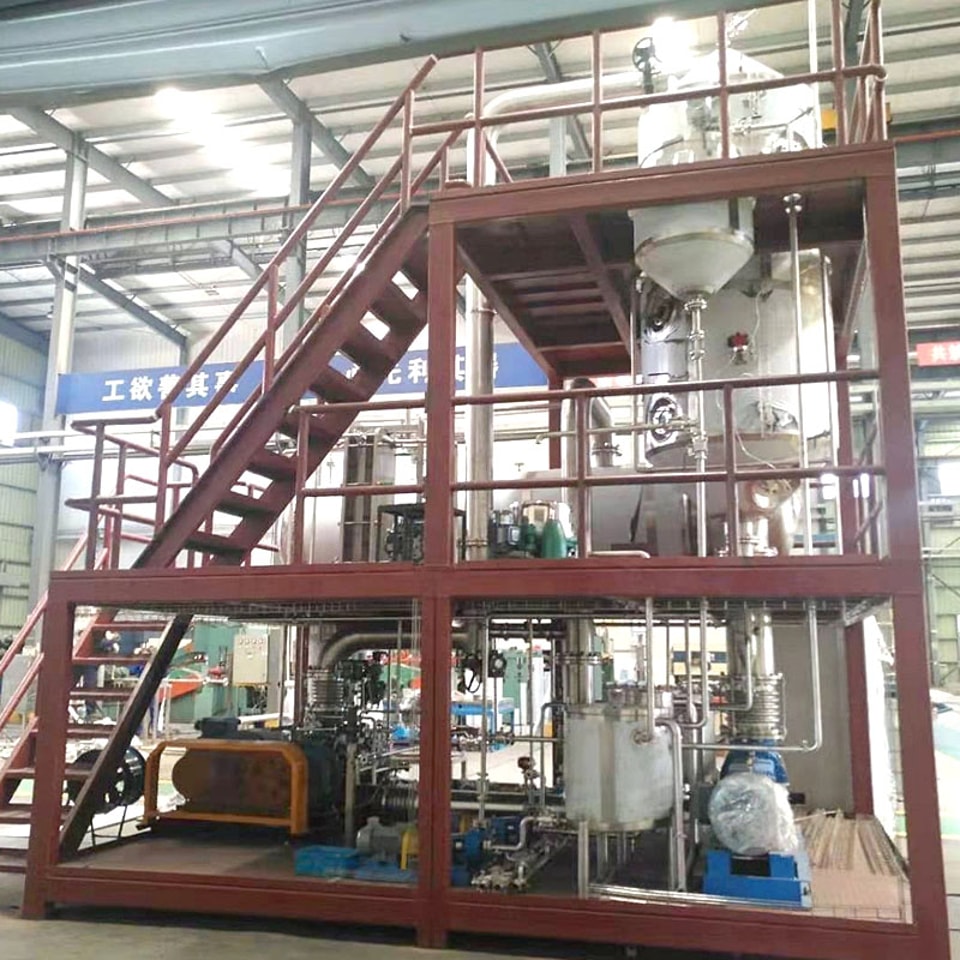

L’évaporateur à compression mécanique de vapeur MVR ou MVC (Mechanical Vapor Compression) repose sur le principe d’utilisation de la vapeur secondaire produite par la compression de la vapeur à l’aide du compresseur de vapeur. La chaleur et la température de la vapeur secondaire augmentent sous l’action du compresseur ; la vapeur comprimée est envoyée dans l’évaporateur comme source de chaleur, ce qui relance l’évaporation du liquide brut. Il n’est donc pas nécessaire de dépendre de vapeur fraîche externe : il suffit de s’appuyer sur la circulation propre du système d’évaporation pour atteindre l’objectif d’évaporation. Grâce au système de commande PLC, au logiciel de configuration et au logiciel d’ingénierie, la température, la pression et la vitesse du moteur sont contrôlées afin de garantir un fonctionnement stable, intelligent et efficace de l’évaporateur.
Caractéristiques de performance et champ d’application :
1) Aucune émission de vapeur de chaleur perdue, avec un effet d’économie d’énergie très important, équivalent à celui d’un évaporateur à 10 effets.
2) Cette technologie permet le lavage à contre-courant de la vapeur secondaire ; la teneur en matières sèches de l’eau condensée est donc nettement inférieure à celle des autres évaporateurs.
3) L’évaporation sous vide à basse température (50–90 °C) aide à éviter la dégradation provoquée par l’évaporation à haute température.
4) L’évaporateur MVR est un substitut de l’évaporateur traditionnel multi-effets à film tombant ; il repose sur l’évaporateur à simple effet grâce à la réutilisation de la vapeur secondaire, au lavage à contre-courant et à la recompression. Tous les matériaux adaptés à un évaporateur à simple effet ou multi-effets conviennent à l’utilisation dans un évaporateur MVR ; sur le plan technique, il présente donc une forte capacité de substitution. Il offre d’excellentes performances en matière de protection de l’environnement et d’économie d’énergie. En raison de son effet remarquable d’économie d’énergie, la technologie d’évaporation MVR a connu un développement rapide à l’étranger au début des années 70 ; elle est aujourd’hui largement utilisée dans le traitement des eaux usées industrielles ainsi que dans les secteurs des produits laitiers, du sucre, de l’amidon, de l’alumine, de la papeterie, du caprolactame, du dessalement de l’eau de mer, des cokeries (récupération du dioxyde de soufre pour la production de sulfate d’ammonium), de l’industrie chimique du sel et dans de nombreux autres domaines de production.
