informations

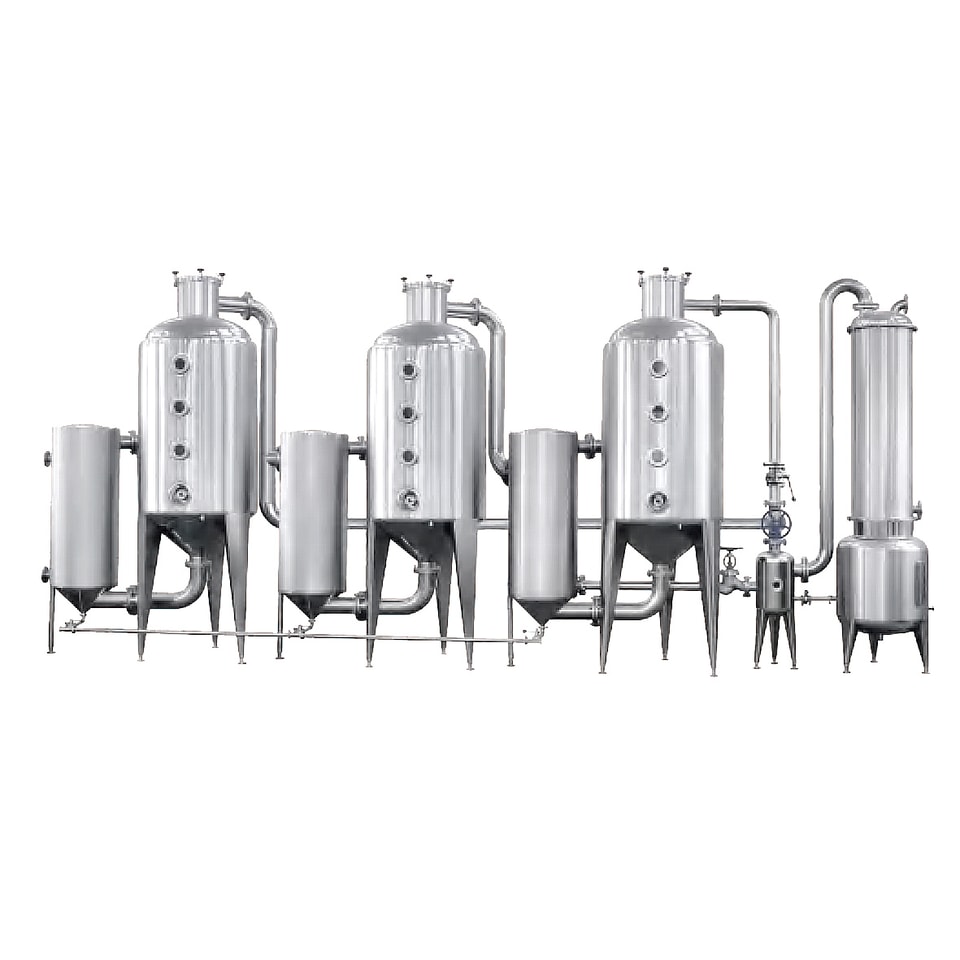

Un concentrateur à triple effet est un équipement utilisé pour séparer, concentrer et traiter des substances. Il associe plusieurs technologies et principes afin d’assurer des opérations de procédé efficaces.

Le principe de fonctionnement d’un concentrateur à triple effet consiste à utiliser un processus d’évaporation en plusieurs étapes. Son cœur repose sur trois étapes principales : évaporation, condensation et recompression. Lorsque le mélange liquide entre dans le concentrateur, il passe d’abord par le premier évaporateur. Au cours de ce processus, de l’énergie thermique est apportée, ce qui provoque l’évaporation partielle du liquide et la formation de vapeur. Ces vapeurs sont ensuite condensées par le condenseur, libérant de l’énergie thermique et ramenant la vapeur à l’état liquide.

Ensuite, le liquide traverse un second évaporateur et subit un chauffage et une évaporation plus poussés, générant davantage de vapeur. La vapeur se condense à nouveau dans le condenseur, produisant davantage de substances liquides. Ce processus peut être répété plusieurs fois à chaque niveau afin d’obtenir un effet de concentration plus élevé.

Enfin, la concentration finale du liquide est obtenue grâce à un troisième évaporateur. Au cours de ce processus, un recompositeur est utilisé pour comprimer et réchauffer la vapeur, la reconvertissant à l’état liquide et formant un produit plus concentré. Ce procédé d’évaporation et de condensation en plusieurs étapes permet au concentrateur à triple effet d’assurer une séparation et une concentration efficaces des matières.

Les concentrateurs à triple effet sont largement utilisés dans de nombreuses applications industrielles, notamment dans les secteurs de la transformation alimentaire, de l’ingénierie chimique et de la protection de l’environnement. Ils permettent de réduire efficacement les rejets de déchets et d’eaux usées, et de recycler et valoriser des substances précieuses. En outre, le concentrateur à triple effet présente également les avantages de l’économie d’énergie, de la réduction des coûts de production et de l’amélioration de la qualité et de la pureté des produits.

Dans l’ensemble, un concentrateur à triple effet est un équipement performant qui assure la séparation et la concentration des substances grâce à des procédés d’évaporation et de condensation en plusieurs étapes, et il est largement utilisé dans divers secteurs.

Le principe de fonctionnement du concentrateur à triple effet est le suivant :
Le liquide d’alimentation entre d’abord dans le premier évaporateur et est chauffé à une température supérieure à son point d’ébullition. La chaleur peut être fournie par de la vapeur ou d’autres fluides thermiques.

Le liquide chauffé s’évapore partiellement dans le premier évaporateur à effet, produisant de la vapeur. Ces vapeurs seront utilisées dans le prochain évaporateur (le deuxième).

Dans le deuxième évaporateur à effet, grâce à l’échange thermique, la vapeur générée dans le premier évaporateur à effet est utilisée pour évaporer davantage de liquide et générer de nouveau de la vapeur.

De même, la vapeur produite dans le deuxième évaporateur à effet sera transférée vers le troisième évaporateur à effet.
Dans le troisième évaporateur à effet, l’évaporation se poursuit à l’aide de la vapeur générée dans le deuxième évaporateur à effet, produisant finalement une solution plus concentrée.
Tout au long du processus, la vapeur sera recyclée afin d’améliorer l’efficacité énergétique. Le liquide concentré s’écoulera également hors du dernier effet.
Par rapport à un évaporateur à simple effet, un concentrateur à triple effet présente les avantages suivants :
Efficace et économe en énergie :Grâce à la conception à évaporation à effets multiples, le principe de transfert de chaleur d’un effet à l’autre est exploité, ce qui améliore considérablement l’efficacité d’utilisation de l’énergie et réduit nettement la consommation énergétique.
Efficacité de concentration considérablement améliorée :Grâce à l’utilisation continue de la chaleur de la vapeur, le concentrateur à triple effet peut évaporer et concentrer le liquide plus efficacement, ce qui permet d’obtenir des produits à concentration plus élevée.
Grande souplesse de réglage :Le concentrateur à triple effet peut être ajusté et contrôlé selon les besoins afin de répondre aux différentes exigences de procédé et aux exigences de concentration du produit.

Cependant, le coût d’un concentrateur à triple effet est élevé, la structure de l’équipement est complexe, et la maintenance ainsi que l’exploitation sont également lourdes. Par conséquent, lors du choix d’un équipement d’évaporation, il faut tenir compte de facteurs tels que l’échelle de production, le rapport coût-efficacité et les exigences d’exploitation.

Utilisation
Le concentrateur convient à la concentration et à la réduction de matières liquides issues de la médecine traditionnelle chinoise, de la médecine occidentale, du dextrose, de l’amidon, du glutamate monosodique, des denrées alimentaires, de l’industrie chimique et d’autres secteurs, en particulier pour les matières thermosensibles à basse température sous vide.

Caractéristiques

Le concentrateur adopte un chauffage externe, une circulation naturelle et une évaporation sous vide ; il se caractérise par une vitesse d’évaporation élevée et un taux de concentration supérieur à celui des modèles courants, et il reçoit la pâte en conditions fermées.
Concentration d’alcool récupérable autour de 80 °C.
L’alimentation en matière peut être intermittente ou continue, avec une concentration obtenue en une seule fois.
Chaque tube de chambre de chauffage, tube de condenseur et tube de liaison intermédiaire est fabriqué intérieurement et extérieurement selon une finition miroir polie conforme à la norme ISO, afin d’assurer un écoulement fluide du matériau, d’éviter l’encrassement et l’obstruction de la chambre de chauffage, de réduire les dépôts et la fréquence des nettoyages, et d’améliorer l’efficacité de production.
Le concentrateur utilise un évaporateur à triple effet, avec réutilisation de la vapeur secondaire, ce qui permet d’économiser l’investissement dans la chaudière ainsi que la consommation d’énergie ; la consommation énergétique est inférieure de 70 % à celle d’autres concentrateurs.

Paramètres techniques
