Un évaporateur à simple effet est un équipement utilisé pour séparer les solutés et les solvants des liquides. Il est principalement utilisé dans la production industrielle, en particulier dans des domaines tels que les procédés chimiques et la transformation alimentaire.

Le principe de fonctionnement d’un évaporateur à simple effet repose sur l’évaporation. Il transfère les solutés de la phase liquide à la phase vapeur en chauffant le liquide contenant le soluté jusqu’à la température d’évaporation. La vapeur est ensuite recueillie et condensée en liquide, formant ainsi la solution concentrée المطلوبة.

Un évaporateur à simple effet se compose généralement des principaux éléments suivants :
1. Chauffage : Utilisé pour chauffer le liquide entrant dans l’évaporateur. La source de chaleur peut être de la vapeur, de l’eau chaude, de l’huile chaude, etc.
2. Évaporateur : Dans l’évaporateur, le liquide est chauffé jusqu’à la température d’évaporation et le soluté passe de la phase liquide à la phase vapeur.
3. Séparateur :Utilisé pour séparer la vapeur du liquide résiduel. La vapeur est évacuée par la sortie située au-dessus du séparateur, tandis que le liquide concentré est évacué par la sortie située en bas.
4. Condenseur :Utilisé pour refroidir la vapeur et la transformer en liquide. Cela permet de récupérer le soluté et de former une solution concentrée.
5. Pompe :Utilisé pour renvoyer la solution concentrée vers le chauffage afin de poursuivre le cycle d’évaporation.
Les évaporateurs à simple effet ont un large éventail d’applications. Ils peuvent être utilisés pour concentrer et recycler des liquides tels que les produits laitiers, les jus de fruits, les boissons, les produits pharmaceutiques, les produits chimiques, etc. Ils présentent les avantages d’un fonctionnement simple, d’un faible coût d’investissement et d’une faible consommation d’énergie.

Le principe de fonctionnement d’un évaporateur à simple effet est le suivant :

1. Le liquide d’alimentation entre d’abord dans l’évaporateur et est chauffé à une température supérieure à son point d’ébullition. La chaleur peut être fournie par divers moyens, tels que la vapeur, un fluide caloporteur ou un chauffage direct.

Après chauffage, le liquide commence à s’évaporer et à produire de la vapeur. L’échange thermique entre la vapeur et le liquide non évaporé provoque la concentration progressive du soluté dans le liquide.

Après la formation de vapeur, celle-ci doit être séparée. Cela peut être réalisé en installant un séparateur (également appelé fractionneur) au sommet de l’évaporateur. Dans le séparateur, la vapeur est collectée et extraite, tandis que le liquide restant non évaporé continue de circuler dans l’évaporateur.
La vapeur séparée est généralement refroidie par le condenseur et retransformée en liquide. Ce recyclage permet d’économiser de l’énergie.

Les avantages d’un évaporateur à simple effet comprennent :
1. Structure simple :L’évaporateur à simple effet se compose d’un nombre réduit d’équipements, avec une structure relativement simple et une utilisation facile.
2. Économie d’énergie :En récupérant la vapeur pour la condensation, la consommation d’énergie peut être réduite.
3. Économique et pratique :Par rapport à d’autres systèmes d’évaporation complexes, les évaporateurs à simple effet ont des coûts plus faibles et conviennent à certaines situations impliquant des produits thermosensibles ou des besoins limités.

Cependant, l’inconvénient d’un évaporateur à simple effet est que son efficacité d’évaporation est relativement faible et qu’il nécessite une grande quantité d’apport thermique pour atteindre l’effet de concentration souhaité. Par conséquent, dans certaines applications exigeant une efficacité de concentration plus élevée, il peut être nécessaire d’utiliser des évaporateurs à multiple effet afin d’améliorer l’utilisation de l’énergie et l’efficacité de production.

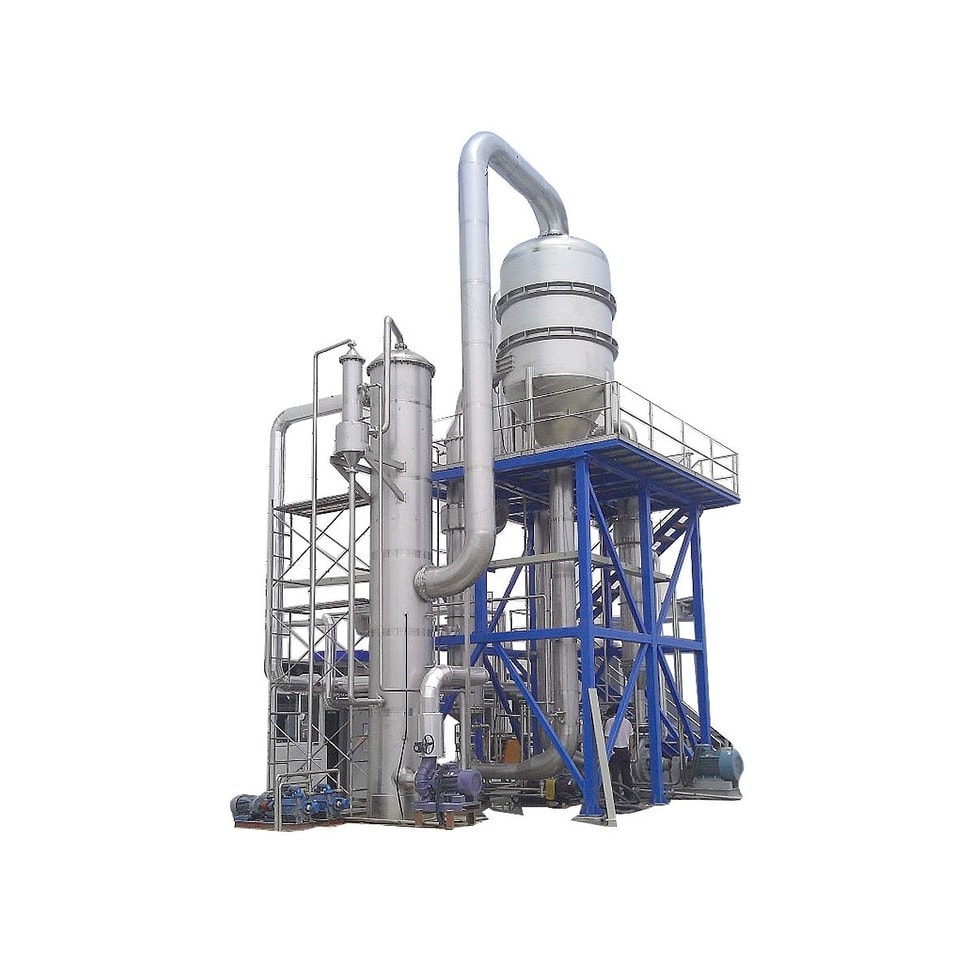

Évaporateur à simple effet WZY

L’évaporateur à circulation externe à simple effet est composé d’un chauffage, d’un évaporateur, d’un séparateur, etc. Les parties en contact avec les matériaux sont en acier inoxydable. Cet équipement convient à l’évaporation et à la condensation de matières liquides dans les industries pharmaceutique, alimentaire, chimique, légère, etc. Il se caractérise par un temps de condensation court, une évaporation rapide et une bonne protection des matériaux thermosensibles contre les dommages.

La série d’évaporateurs à simple effet comprend trois types :

·Type conventionnel WZY,convient à l’évaporation de solutions aqueuses.

·Type de recyclage d’alcool WZYH, convient à l’évaporation de solutions alcooliques et dispose d’une plus grande surface de condensation et de refroidissement afin d’assurer le recyclage de l’alcool. La concentration de recyclage peut atteindre 70 à 85°, le taux de perte d’alcool est inférieur à 5 % et la température après recyclage de l’alcool ne dépasse pas 40 °C.

·Type WZYS pour pâte obtenue,convient à l’évaporation à simple effet et à l’obtention de pâte de condensat. Après l’évaporation normale en simple effet, fermez les vannes du tube de circulation et de la buse de raccordement entre la chambre de chauffage et la chambre d’évaporation, afin de faire entrer entièrement le liquide d’alimentation dans la chambre d’évaporation et de le chauffer directement par le faisceau tubulaire dans la chambre d’évaporation, puis de le condenser par décompression en mode à pression normale, dans le but d’augmenter le taux de concentration du matériau jusqu’à 1,35-1,45.
