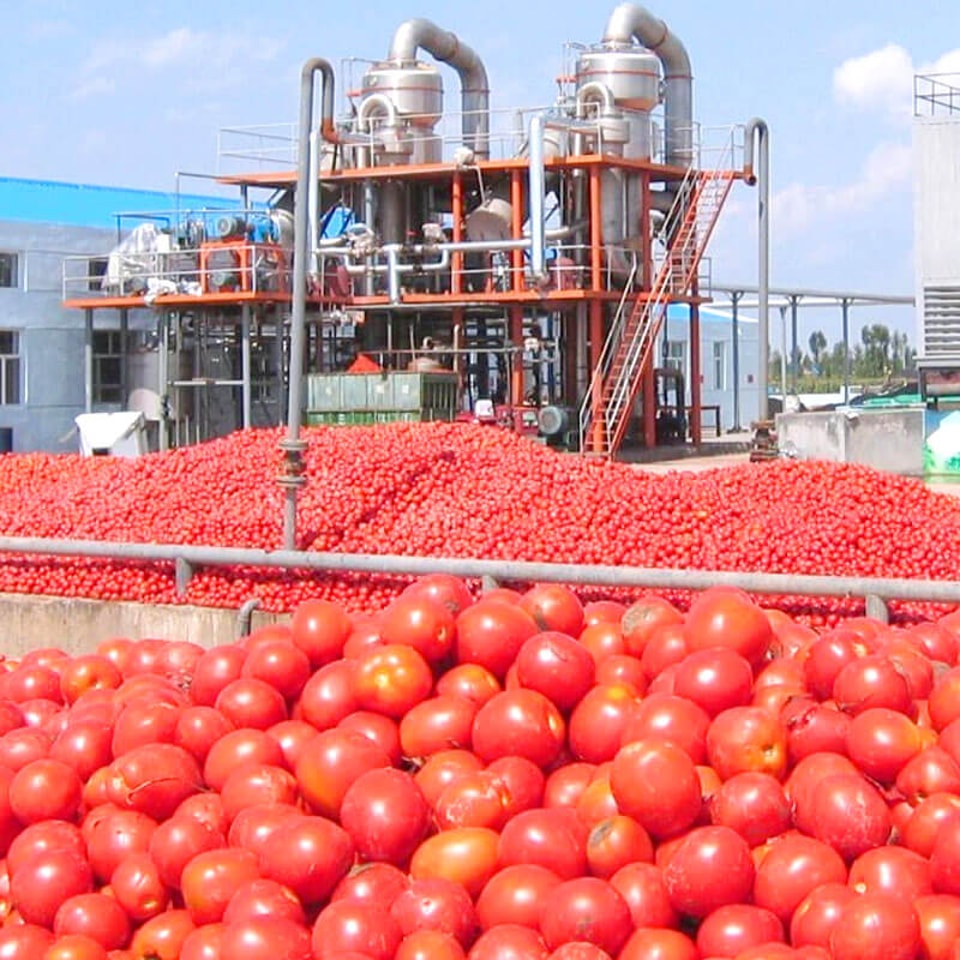

L'évaporation du film de chute consiste à ajouter le liquide d'alimentation de la boîte supérieure du tube de la Chambre de chauffage de l'évaporateur du film de chute et à le distribuer uniformément dans chaque tube d'échange de chaleur par l'intermédiaire du dispositif de formation du film de distribution du liquide. Sous l'action de la gravité, de l'induction du vide et du débit d'air, un film uniforme est formé et coule de haut en bas. Pendant le processus d'écoulement, il est chauffé et évaporé par un milieu chauffant à travers le réservoir, et la vapeur résultante pénètre dans la Chambre de séparation de l'évaporateur avec la phase liquide. Après une séparation complète, la vapeur pénètre dans le condenseur pour la condensation (fonctionnement à effet unique) ou dans l'évaporateur à effet inférieur comme milieu de chauffage pour un fonctionnement à effet multiple et la phase liquide est évacuée de la Chambre de séparation.

1. Produits: jus d'orange, de raisin, de citron ou de fruits similaires.
2. Capacité d'évaporation: 2T / h, capacité d'alimentation: 3T / h
3. Concentration initiale du matériau: 6 ~ 10%

2.paramètre 2.Designed

3. Candidature
Cet équipement est largement utilisé dans la concentration de matières liquides, comme le lait, le glucose, les oligosaccharides, le sorbitol, les jus de fruits et de légumes. Et il existe un large éventail d'applications sur la concentration de solutions aqueuses et de solutions de solvants organiques dans le domaine de la transformation des aliments, de la pharmacie, de la transformation des céréales, des boissons, de l'industrie légère, de la protection de l'environnement ainsi que de l'industrie chimique, etc.

4. Caractéristiques
1). Uniformité Chauffage à la vapeur : il présente les caractéristiques d'une efficacité de transfert de chaleur élevée et d'un temps de chauffage court.1. La vapeur est chauffée uniformément, avec une grande efficacité de transfert de chaleur et un temps de chauffage court;
2. Utiliser pleinement la chaleur résiduelle comme source de chaleur et réduire la quantité de vapeur d'origine;
3. Les matériaux sont distribués uniformément dans le tuyau de chauffage de l'évaporateur par l'intermédiaire du dispositif de distribution. Sous l'effet de la gravité, du vide et du débit d'air, le matériau forme un film mince et s'écoule de haut en bas. Pendant le mouvement, ils échangent de la chaleur et s'évaporent avec la vapeur de chauffage sur la paroi extérieure du tube de chauffage;
4. Le processus d'évaporation dans l'environnement sous vide, la température d'évaporation est plus basse, l'évaporateur n'est pas facile à mettre à l'échelle;
5. Convient à l'évaporation et à la concentration des matériaux moussants. La séparation vapeur - liquide se produit lorsque le matériau liquide s'évapore sous forme de film dans le tube de chauffage. En même temps, sous l'action du fond, la plus grande partie du liquide d'alimentation est pompée et seule une petite partie du liquide d'alimentation et toute la vapeur secondaire entrent dans le séparateur pour renforcer la séparation. L'ensemble du processus n'aura pas d'impact trop important sur le matériau et le liquide pour éviter la formation de mousse;
6. Pour l'évaporation et la concentration des jus de fruits ou des produits laitiers, l'équipement peut également avoir une fonction de stérilisation. Le matériau est préchauffé avant d'entrer dans le stérilisateur, qui peut atteindre 90 - 125 degrés et rester pendant environ 30 - 60 secondes, c'est - à - dire entrer dans le corps de l'effet. Le matériau clignote rapidement et la température diminue instantanément;
7. L'équipement peut être équipé d'un système de nettoyage CIP pour le nettoyage sur place. L'ensemble de l'équipement est facile à utiliser sans angle mort;
8. La pompe à jet de vapeur peut être équipée pour réduire la consommation de vapeur et les coûts de fonctionnement;
9. Alimentation et décharge continues de l'équipement;
10. L'équipement peut être configuré avec un système de commande automatique avec des fonctions complètes de configuration, de fonctionnement, de surveillance et de commande. Le système comprend l'interface de communication, l'affichage de l'alarme, l'impression du rapport, le contrôle et d'autres parties pour réaliser le contrôle automatique de la quantité d'alimentation, de la température de chauffage, de la concentration d'alimentation et du nettoyage.

6. Processus de travail :

La vapeur primaire entre d'abord dans la chambre de chauffage du premier étage pour chauffer les matériaux, et dans l'état de vide, injecte dans la chambre d'évaporation du premier étage à travers des tubes, les matériaux retournent dans la chambre de chauffage par la courbe, et sont à nouveau chauffés puis injectés dans la section d'évaporation , et forment la circulaire. Lorsque le liquide du matériau est pulvérisé dans la chambre d'évaporation et nébulisé, l'humidité s'évapore rapidement et la deuxième vapeur évaporée entre dans la chambre de chauffage du deuxième étage pour chauffer le matériau et, dans l'état de vide, injecte dans la chambre d'évaporation du deuxième étage à travers des tubes, les matériaux retournent dans la salle de chauffage par la courbe, et sont chauffés une fois de plus puis injectés dans la section d'évaporation et forment la circulaire. Ensuite, le liquide du matériau est pulvérisé dans la chambre d'évaporation et nébulisé, l'humidité s'évapore rapidement et la troisième vapeur évaporée entre dans la chambre de chauffage du troisième étage pour chauffer le matériau et enfin la vapeur entre dans le condenseur et refroidie par l'eau du robinet en condensat l'eau, et déchargée jusqu'à ce qu'elle atteigne la moitié du voyant.

L'humidité dans le matériau liquide est continuellement évaporée et la concentration est augmentée au taux attendu et évacuée de la sortie.

La température de l'eau de refroidissement sera augmentée à 30-40 degrés après l'échange du condenseur et envoyée à la ressource en eau pour une utilisation dans toute l'usine ou le recyclage de la tour de refroidissement.

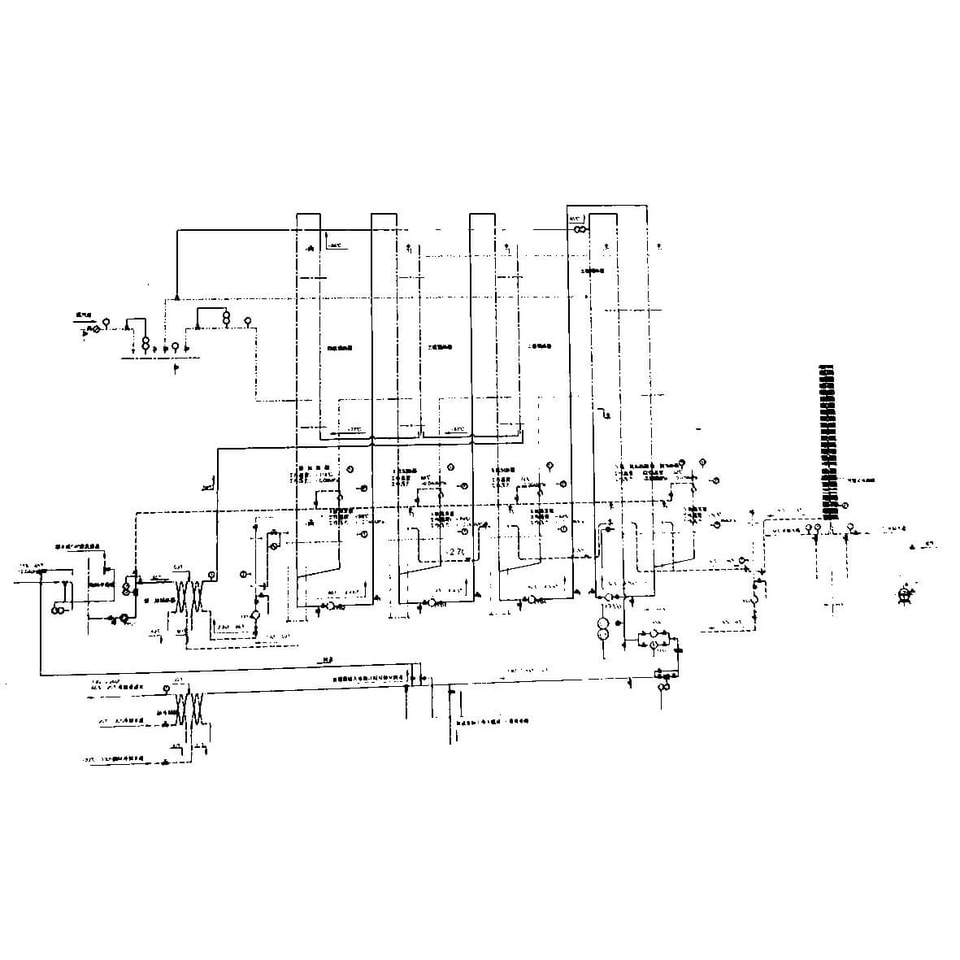

Processus technologique

Champ d'application
Applicable à l'évaporation et à la concentration continues à basse température dans les industries de l'alimentation, de la médecine, de l'industrie chimique, de la biologie, de la protection de l'environnement, du temple youyoukou, etc. Il présente les caractéristiques d'un taux de transfert de chaleur élevé et d'un temps de chauffage court dans le secteur physique. Il convient mieux aux matériaux sensibles à la chaleur et moussants.
