Réservoir d'extraction multifonctionnel
Le réservoir d'extraction est appliqué pour plusieurs opérations de traitement, telles que la décoction d'eau, l'immersion zwarm, la circulation thermique, la filtration et la collecte et la collecte d'huile aromatique de la médecine traditionnelle chinoise, la propagation et la matière première chimique, et le recyclage du solvant organique.
Nous fournissons
Différents types de structure : type conique, type à cône oblique, type à cylindre, type à champignon, type à cône inversé, etc. dispositifs de collecte d'huile aromatique), extraction dynamique à l'état de mélange (y compris système de mélange anti-explosine), extraction dynamique à circulation forcée (y compris pompe de circulation et canalisation de circulation).
Enterprise suit la norme de fabrication nationale des réservoirs d'extraction à traction et améliore les aspects de sécurité de fonctionnement, de commodité et de conformité aux réglementations GMP.
Décrassage adoptant l'ouverture rapide à verrouillage automatique rotatif à 3 cylindres, l'ouverture et la fermeture d'un seul cylindre, la rotation à deux cylindres et la poussée de l'anneau de serrage pour le serrer fermement, puis le bloc de coin incliné auto-verrouillé. Il peut empêcher la fuite ou incidents de décrochage dus à la pression instable de l'air comprimé.
Special shape of deslagging seal ring is used at the slag door to guarantee the static pressure of liquid column,as the higher static pressure of liquid column,the more reliable sealing performance,then longer serve life.La forme spéciale de la bague d'étanchéité de décrassage est utilisée à la porte du laitier pour garantir la pression statique de la colonne de liquide, car la pression statique plus élevée de la colonne de liquide, les performances d'étanchéité plus fiables, puis la durée de vie plus longue.
Polissage miroir dans la couche intérieure du réservoir, transition d'arc circulaire au niveau du joint de soudure sans pontage, facile à nettoyer.
Nettoyage CIP dans toutes les directions, lampe anti-explosion et voyant, entrée d'alimentation de matériel sanitaire de type lumière à ouverture rapide, éliminateur de buée, etc., ces dispositifs sont adoptés pour faciliter l'utilisation.

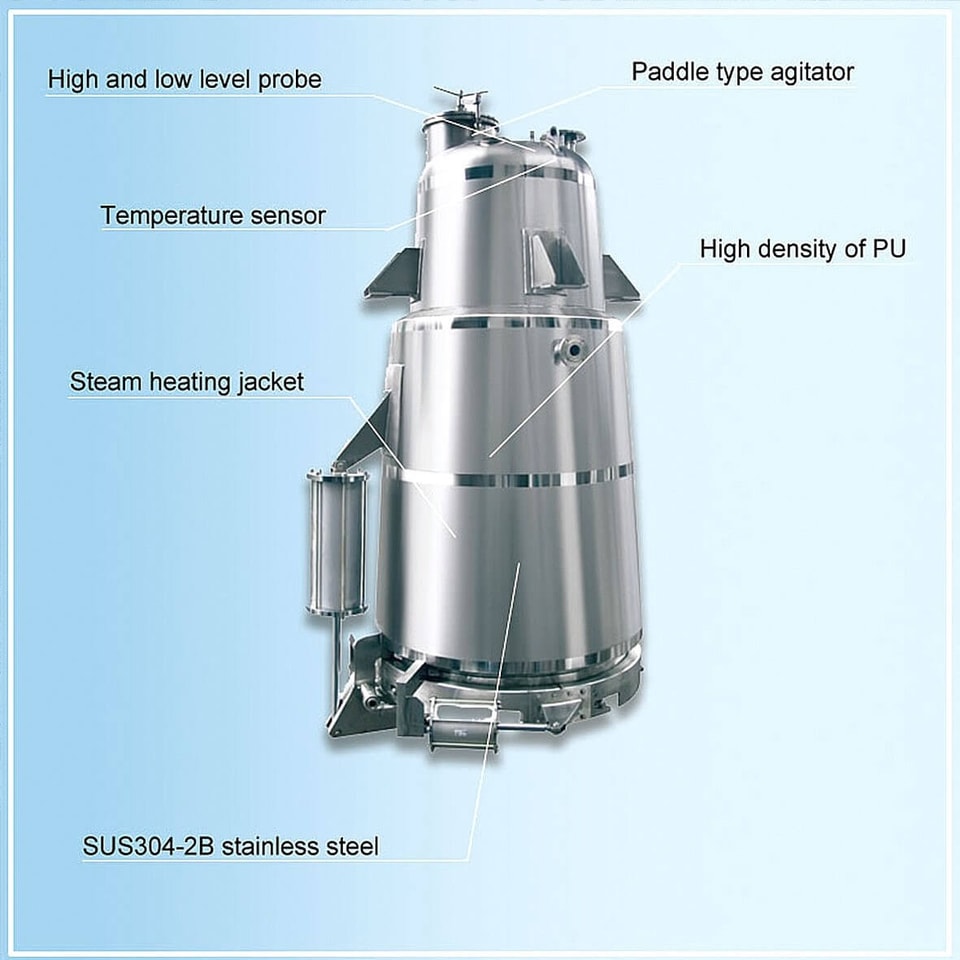

Structure du réservoir d'extraction
Paramètres techniques du réservoir d'extraction
|
Modèle Spécification |
TQ-D-0.5 |
TQ-D-1.0 |
TQ-D-2.0 |
TQ-D-3.0 |
TQ-D-6.0 |
TQ-D-8.0 |
TQ-Z-1.0 |
TQ-Z-2.0 |
TQ-Z-3.0 |
TQ-Z-6.0 |
TQ-Z-8.0 |
TQ-Z-10 |
|
Volume (L) |
750 |
1200 |
2300 |
3400 |
6400 |
8500 |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
|
Pression de conception à l'intérieur du réservoir (Mpa) |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
|
Pression de conception à l'intérieur de la veste (Mpa) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
|
Pression d'air comprimé(Mpa) |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
|
Diamètre d'entrée d'alimentation(mm) |
150 |
200 |
200 |
300 |
350 |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
|
Surface de chauffage(m2) |
2 |
3.2 |
5.3 |
6.8 |
8.5 |
10.5 |
3 |
4.7 |
6 |
7.5 |
9.5 |
12 |
|
Zone de condensation(m2) |
5 |
8 |
6 |
10 |
12 |
16 |
6 |
8 |
10 |
12 |
16 |
20 |
|
Zone de refroidissement(m2) |
0.5 |
1 |
1 |
1 |
2 |
2 |
1 |
1 |
1 |
2 |
2 |
3 |
|
Zone de filtration(m2) |
|
|
|
|
|
|
3 |
3 |
3 |
5 |
5 |
6 |
|
Diamètre de la porte des boues(mm) |
800 |
1000 |
1200 |
1500 |
1700 |
1900 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|
Consommation d'énergie (kg/h) |
145 |
195 |
258 |
300 |
552 |
728 |
245 |
325 |
345 |
645 |
720 |
850 |
|
Modèle Spécification |
TQ-M-1.0 |
TQ-M-2.0 |
TQ-M-3.0 |
TQ-M-6.0 |
TQ-M-8.0 |
TQ-M-10 |
TQ-T-1.0 |
TQ-T-2.0 |
TQ-T-3.0 |
TQ-Z-6.0 |
TQ-Z-8.0 |
TQ-Z-10 |
|
Volume (L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 |
|
Pression de conception à l'intérieur du réservoir (Mpa) |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
|
Pression de conception à l'intérieur de la veste (Mpa) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
|
Pression d'air comprimé(Mpa) |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
0.6~0.7 |
|
Diamètre d'entrée d'alimentation(mm) |
400 |
400 |
400 |
500 |
500 |
500 |
400 |
400 |
400 |
500 |
500 |
500 |
|
Surface de chauffage(m2) |
3 |
4.7 |
6 |
7.5 |
9.5 |
12 |
3 |
4.7 |
6 |
7.5 |
9.5 |
12 |
|
Zone de condensation(m2) |
6 |
8 |
10 |
12 |
16 |
20 |
6 |
8 |
10 |
12 |
16 |
20 |
|
Zone de refroidissement(m2) |
1 |
1 |
1 |
2 |
2 |
3 |
1 |
1 |
1 |
2 |
2 |
3 |
|
Zone de filtration(m2) |
3 |
3 |
3 |
5 |
5 |
6 |
3 |
3 |
3 |
5 |
5 |
6 |
|
Diamètre de la porte des boues(mm) |
800 |
800 |
800 |
1000 |
1000 |
1000 |
800 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Consommation d'énergie (kg/h) |
245 |
325 |
345 |
645 |
720 |
850 |
245 |
325 |
345 |
645 |
720 |
850 |
